Trabajo Practico Nº 1

1)



2) Completar el siguiente cuadro

3)Para las compuertas and, nand, or, nor, xor, xnor y el inversor dar funcion, simbolo y tabla de verdad

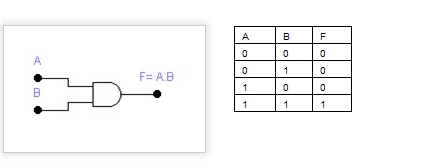

                                                           AND 2 ENTRADAS

AND 3 ENTRADAS

AND 4 ENTRADAS

NAND 2 ENTRADAS

NAND 3 ENTRADAS

NAND 4 ENTRADAS

OR 2 ENTRADAS

OR 3 ENTRADAS

OR 4 ENTRADAS

NOR 2 ENTRADAS

NOR 3 ENTRADAS

NOR 4 ENTRADAS

XOR 2 ENTRADAS

XOR 3 ENTRADAS

XOR 4 ENTRADAS

XNOR 2 ENTRADAS

XNOR 3 ENTRADAS

XNOR 4 ENTRADAS

INVERSOR

F=A

4) Para las siguientes funciones dar tabla de verdad y circuito

5) Para los siguientes circuitos dar funcion y tabla de verdad

6) Verificar mediante tabla de verdad las leyes de morgan

7) completar las siguientes identidades justificar mediante tabla de verdad

8) por un puente angosto circulan 3 lineas ferroviarias.Por razones de seguridad se debe inpedir q circulen dos lineas adyacentes.Para eso se ha colocado una señal de tension en el carril central.Diseñar un circuito digital capas de controlar la señal cuando el situacion lo requiera.



10) Construir un circuito digital capaz de comparar 2 bits





11)Construir un circuito que se comporte como una compuerta XNOR a partir de la funcion :

a) Miniterminos
b)Maxterminos



12) Constrir un circuito que se comporte como una XOR de dos entradas utilizando:

a)compuertas nand
b)compuertas nor

Circuito original

a)

b)
